Système de convoyage qui permet d’étiqueter et de vérifier des produits emballés dans l’agroalimentaire.
Résumé du projet :

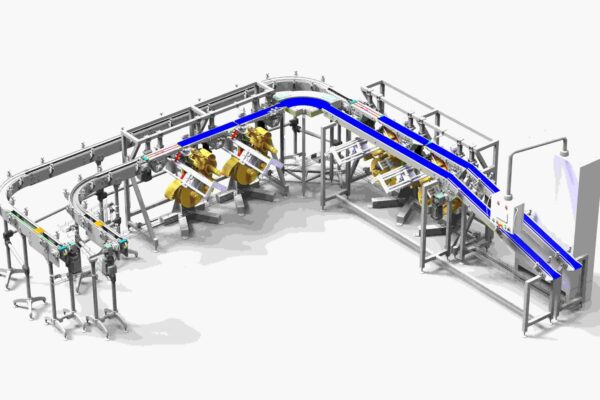

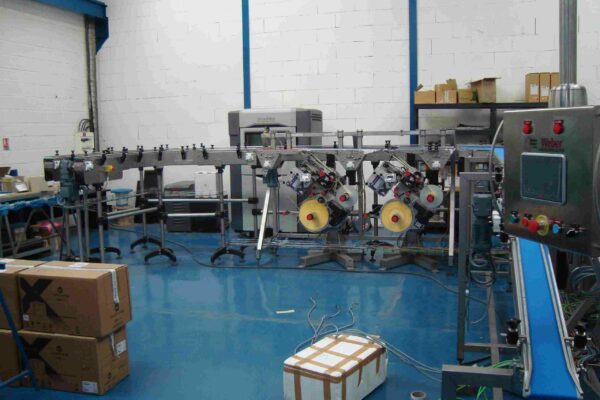

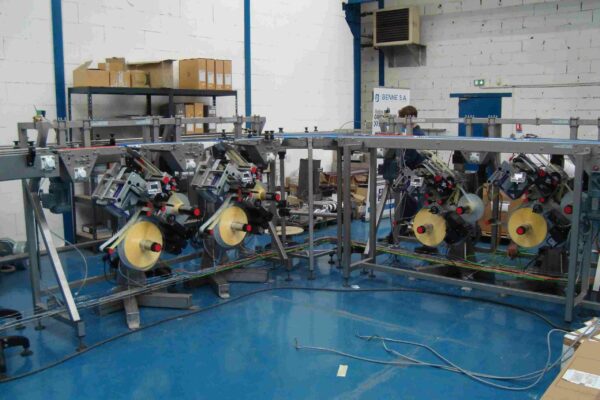

L’objectif du projet est de mettre les étiquettes sur les produits et vérifier le bon étiquetage à 120 produits/min et par ligne. Les produits arrivent des convoyeurs en amont (existant). Ils sont alors disposés sur deux lignes composées de deux étiqueteuses chacune. Les produits sont étiquetés par le dessous puis passent devant des capteurs de contraste qui vérifient la présence étiquette sur le produit. Si un produit n’est pas étiqueté il est alors éjecté de la ligne de convoyeur.
Descriptif technique :
Convoyeurs utilisées :
- cinq convoyeurs à tapis modulaire
- Quatre convoyeurs courroie
- Deux convoyeurs à chaine à palette

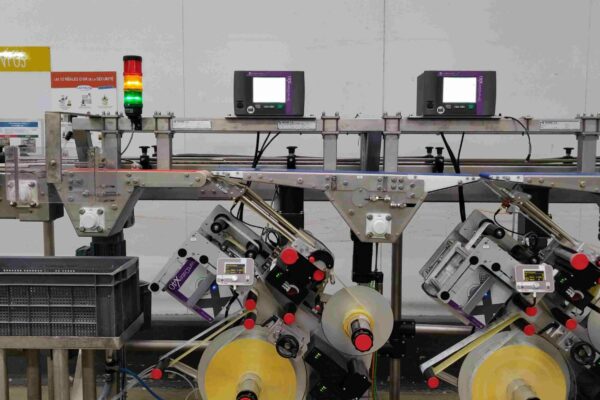

- 2 étiqueteuses
- Système électrique complet
Données techniques :
- Produit à transporter : Tranches de fromage emballées
- Poids du produit à transporter : 200g
- Taille du produit à transporter : 140×105,75
- Cadence : 2 voies de 120p/min
- Tension d’alimentation : 400V Tétrapolaire
- Régime de neutre : TNS
- Réseau pneumatique : 6 bars
- Température : 15°C +/-5°
Application :
C’est un projet qui peut être recréé pour l’étiquetage de produits conditionnées, dans tout secteurs d’activités.
