Convoyeurs pour refroidir des panneaux en mousse de polyuréthane rigide

Convoyeur à rouleaux pour alimenter un refroidisseur de panneaux en mousse de polyuréthane rigide

Convoyeurs pour refroidir des panneaux en mousse de polyuréthane rigide



Résumé :

Le projet récupère des panneaux en mousse de polyuréthanne rigide dans le but de les refroidir, selon le cahier des charges de notre client.

Date de mise en service 2008.

Suite à des besoins futurs de notre client, nous lui avons fabriqué en 2010 un retourneur de plaques puis une zone de contrôle en 2018.



Descriptif technique :

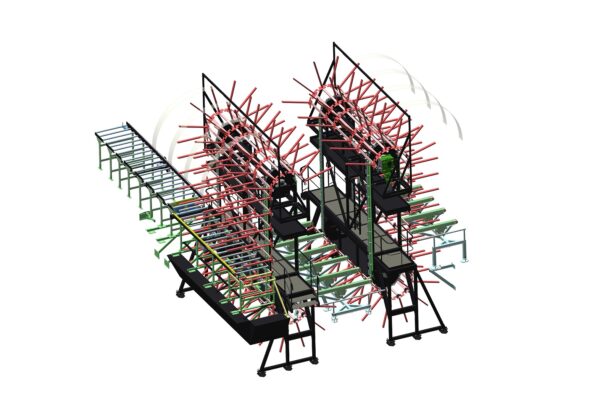

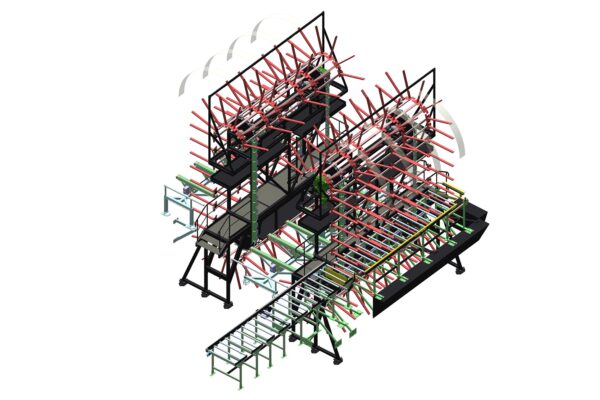

D’une part, les plaques de polyuréthane sont récupérées grâce à un convoyeur à rouleaux.

Celui-ci alimente un convoyeur refroidisseur, en sortie, les plaques sont récupérées par un convoyeur à courroies.

La dimension des plaques de polyuréthane est de 1 200mm de large par 6 000mm de long et de 20 à 200mm d’épaisseur pour les plus grandes.

D’autres part, notre client souhaite aussi passer des plaques plus petites avec une longueur max de 2 500mm.

La vitesse de fonctionnement est de 40m/min, avec une moyenne de 30m/min (en fonction des plaques).

Le temps de refroidissement demandé est de 10 à 11min.

Fabriqué selon les normes CE avec de nombreuses sécurités pour éviter la chute des plaques, ainsi qu’un accès facile pour nettoyer la fosse sous le refroidisseur.

Enfin, le choix de refroidir en hauteur est dû à une contrainte de place.

  • 7 mètres dans le sens de la longueur,
  • 12,5 mètres dans le sens de la largueur
  • une hauteur disponible de 6.3 mètres.

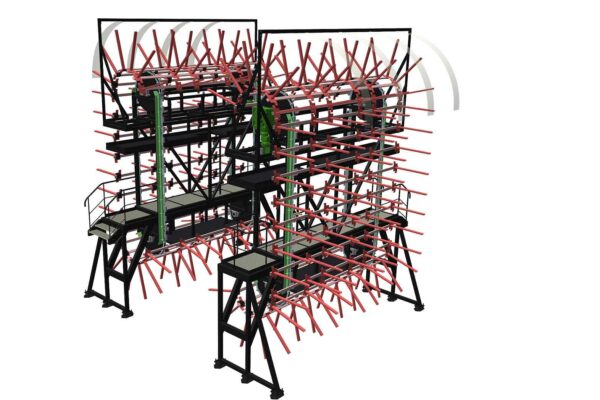

La hauteur totale du refroidisseur est de 8 715mm, mais une partie est dans la fosse (profondeur de la fosse 2 500mm).

Fonctionnement  : 6 500h / an,

Environnement  : poussiéreux.



Application :

La machine peut être utilisée pour refroidir différents types de plaques de formats divers et variés.
